名稱：FSL型軸向型復式拉桿補償器
       我廠生產的軸向型復式拉桿補償器，是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的軸向型復式拉桿補償器是我公司的拳頭產品之一，尤其在設計和生產軸向型復式拉桿補償器方面，在國內外已處于絕對領先水平。

用途：FSL型軸向型復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
型號： DN32-DN3000，壓力級別0.1Mpa-2.5Mpa
連接方式： 1、法蘭連接 2、接管連接
產品軸向補償量：72mm-500mm

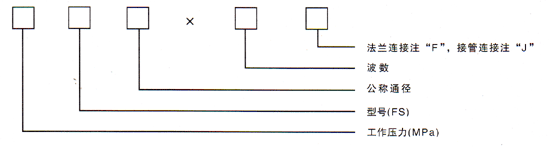

 一、型號示例：

舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。
二、應用說明：
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
三、對固定支座的作用力：
壓力推動：Fp=100·P·A　　　　　　（N）
軸向彈力：Fx=f·Kx·X 　　　　　�。∟）
式中：P： 最高工作壓力或最高試驗壓力 　　MPa；
A： 有效面積（查樣本） 　　　　　　平方米；
Kx： 補償器軸向剛度　　　　　　　　N/mm；
X： 補償器使用的軸向補償量　　　　　mm
f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。

FSL型軸向型復式拉桿補償器數據
